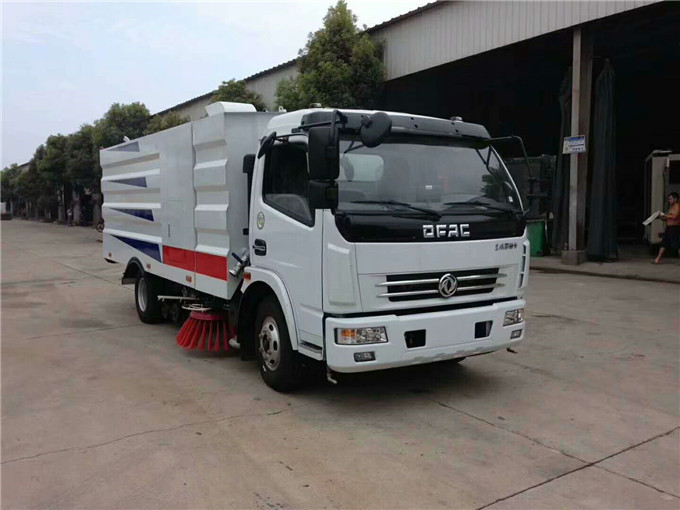

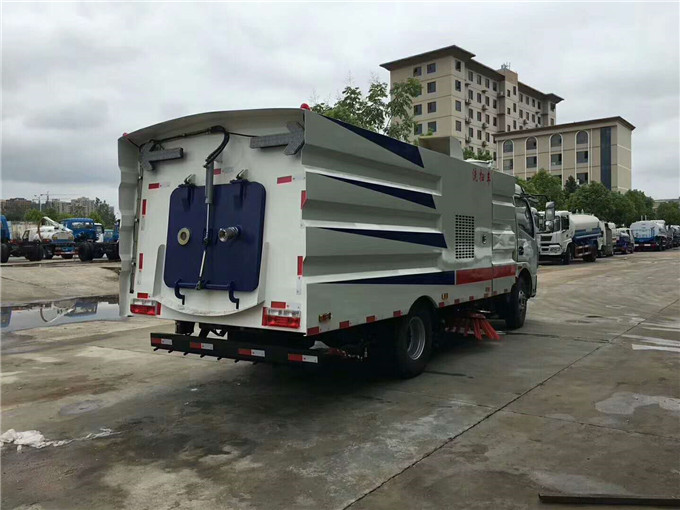

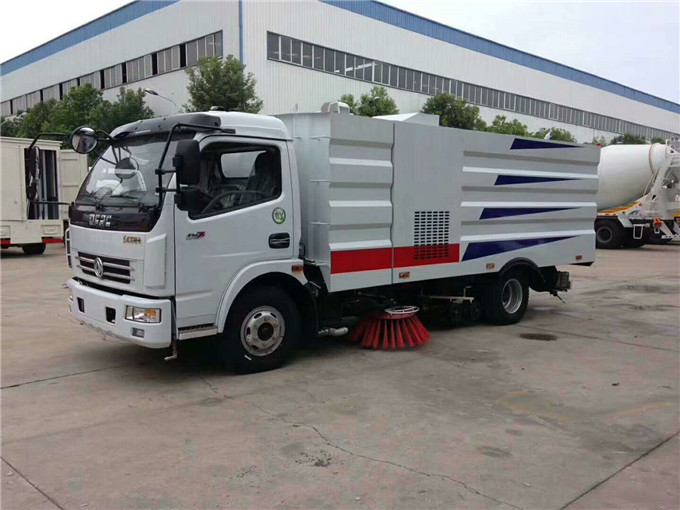

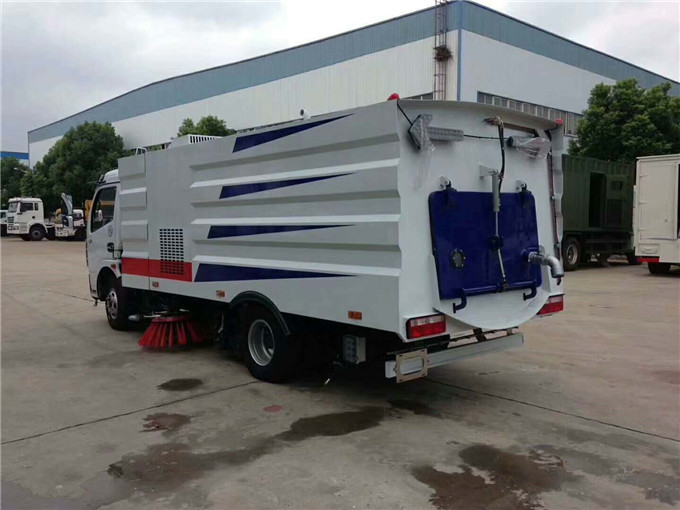

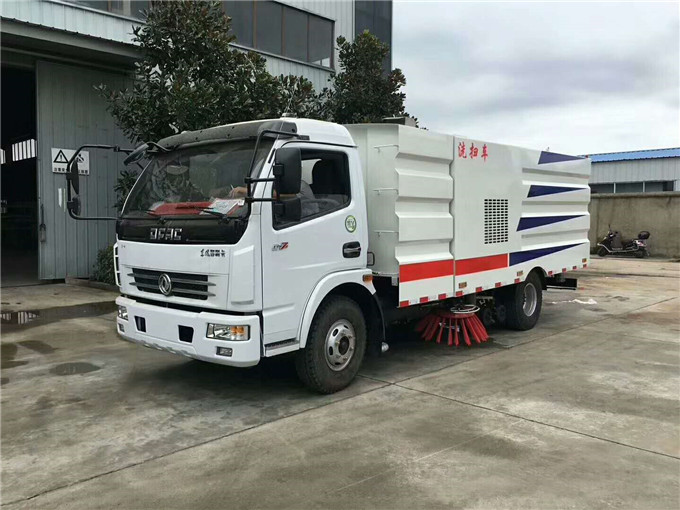

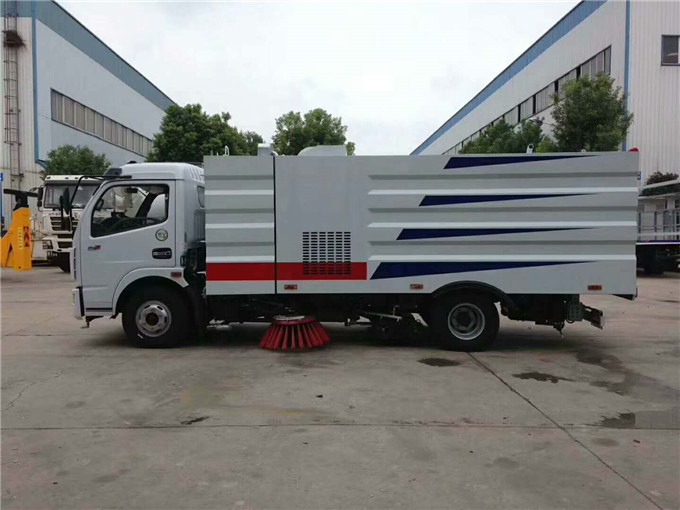

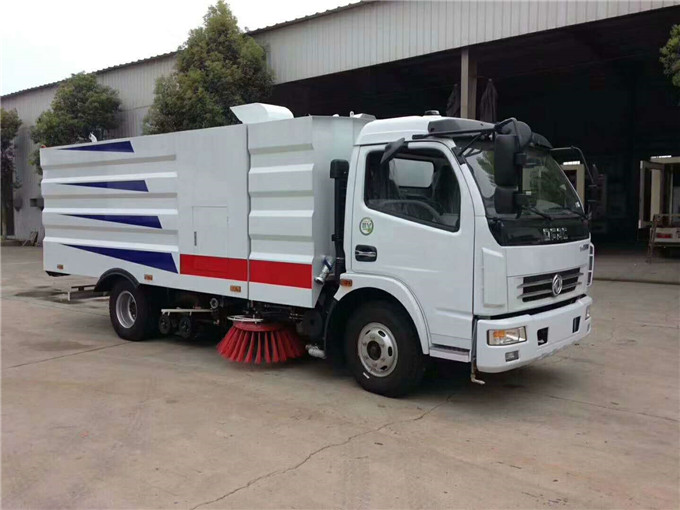

东风大多利卡洗扫车功能介绍
1. 东风多利卡洗扫车采用洗，扫，吸，混合的方式收集垃圾，湿式除尘、电液PLC一键控制，液压倾翻卸料的作业方式对路面进行清扫作业。
2. 采用副发动机专门驱动风机和液压系统，保证行驶过程中能继续工作，保证清扫过程的连续性。
3. 采用“中置两扫盘 +喷雾降尘+中置宽幅吸嘴（内置高压喷杆及两侧高压喷杆）”的结构布局，对泥泞路面有更好的清洁效果，清扫过程中砂石不在飞溅扬尘，此布局便于清扫装置与吸盘的调整与维护，转场作业时整车通过性好。
4. 副发动机与风机之间的传动设置设有自动离合器，可保证副发动机空载启动和停机时与风机的自动脱离，降低了对副发动机的冲击，提高了副发动机的工作可靠性和使用寿命。
5. 扫盘有遇障碍自动避让?；すδ芎妥远次还δ?，遇到障碍自动回缩，越过障碍自动回位。
6. 扫盘转速可根据各种不同的清扫工况来调整转速，能保证在各种污染状况下都有良好的清扫效果
7. 采用先进，高效的专用风机和可随路面自动找平的全浮动式吸嘴，清扫效果好，使用寿命长。
性能参数简介
项 目 | 主要性能参数 | ||
车 型 | 东风多利卡 | ||
整车型号 | CLW5120TXS6型洗扫车 | ||
底盘型号、类别、生产企业 | EQ1125SJ8CDC二类 东风汽车股份有限公司 | ||
排放标准 | GB3847-2005,GB17691-2018国Ⅵ | ||
发 动 机 | 主机 | 底盘发动机型号及生产企业 | D25TCIF1 昆明云内动力股份有限公司 CY4SK361 东风朝阳朝柴动力有限公司 |
功率(kw) | 110/120 | ||
马力(ps) | 150 | ||
排量(ml) | 2499 | ||
副机 | 清扫发动机型号及生产企业 | B140东风康明斯股份有限公司 | |
功率(kw) | 102 | ||
马力(ps) | 140 | ||
排量(ml) | 3200 | ||
燃油种类 | 0号轻柴油(与底盘共用柴油箱) | ||
车辆 基本 参数 | 外形尺寸(长X宽X高)mm | 7000*2200*2700 | |
轴距(mm) | 3800 | ||
轮胎 | 245/70R19.5,8.25R20 | ||
轮胎数量 | 7(含1备胎) | ||
轮距 | 前轮(mm) | 1745 | |
后轮(mm) | 1630 | ||
额定乘员 | 3人 | ||
前悬/后悬(mm) | 1130/2070 | ||
接近角 | 21° | ||
离去角 | 11° | ||
离地高度(mm) | 320 | ||
额定载质量(kg) | 4355 | ||
整备质量(kg) | 7445 | ||
***大总质量(kg) | 11995 | ||
专用性能参数 | 垃圾箱容积( m3 ) | 4（不锈钢材质） | ||||||
清水箱容积( m3 ) | 4（不锈钢材质） | |||||||
清扫宽度(mm) | 2800-3200 | |||||||
清扫作业速度(km/h) | 3-15 | |||||||
保洁作业速度(km/h) | 15-20 | |||||||
***大清扫能力(m2/h) | 48000 | |||||||
抽吸能力 | 密度(g/cm3) | 2.0 | ||||||
质量(kg) | 1.5 | |||||||
抽吸粒度(mm) | ≥100 | |||||||
垃圾厢倾卸角 | ≥45° | |||||||
清扫效率 | ≥96% | |||||||
作业噪声(db) | < 88 符合GB7258规定 | |||||||
行驶性能参数 | 驱动型式 | 4×2后轴驱动 | ||||||
悬架型式 | 钢板弹簧 | |||||||
钢板弹簧片数(前/后) | 8/10+7 | |||||||
制动型式 | 双回路气压制动、鼓式 | |||||||
制动距离(满载30km/h) | ≤10m | |||||||
***高车速(km/h) | 99 | |||||||
***小转弯半径(m) | 8 | |||||||
***大爬坡度 | ≥30％ | |||||||
离合器系统 | 单片干式膜片弹簧离合器，液压操纵 | |||||||
变速器系统 | 机械式5档变速器，带同步器，手动 | |||||||
发动机耗油量 | 行驶(L/100km) | 作业(L/h) | 作业(L/10000m2) | |||||
≤12 | ≤6 | ≤3 | ||||||
降尘系统 | 喷水形式 | 低压雾状 | ||||||
主要元件组成 | 水过滤器、管路、不锈钢喷架、高压喷嘴等 | |||||||
高压水泵 | SYLT双耀 | |||||||
安装位置 | 清扫降尘 | 左右前扫盘 | ||||||
吸尘降尘 | 吸盘吸风口内 | |||||||
控制型式 | 电子控制，一键操作 | |||||||
液压系统 | 型式 | 开放式，电动控制集中操纵 | |
主要元件 | 齿轮泵、摆线马达、液压缸、电磁阀、集成块、高压泵等 | ||
摆线马达 | 三洋机械 | ||
齿轮油泵 | 长源机械 | ||
液压油缸 | 海普瑞斯液压油缸 | ||
液压缸密封件 | 台湾鼎基 | ||
液压油管 | 广州天河 | ||
电磁阀组 | 海普瑞斯（中意合资） | ||
防震压力表 | 德国 IMT | ||
回油过滤器 | 上海索菲玛 | ||
系统溢流压力 | Mpa | 10-12 | |
液压油箱容积 | L | ≥60 | |
电器系统 | 系统组成 | 由底盘车电路和副发动机电气部分及专用工作装置操作控制电路组成。 | |
底盘车系统电压(V) | 24 | ||
工作装置系统电压(V) | 12 | ||
电控箱面板组成 | 副机转速表、副机水温表、机油温度报警装置、各种操作控制开关 | ||
控制开关 | 上海施耐德(中法合资) | ||
可编程序逻辑控制器 | 欧姆龙 | ||
断路器 | 海格 | ||
蓄电池型号 | 12V-70A.H (2只并联) | ||
风机系统 | 型式 | 专用高压离心风机 | |
品牌 | 北坡风机 | ||
额定工作转速 | r/min | 2700 | |
传动型式 | 副发动机、离合器、带齿耐高温A带传动(4根) | ||
风机皮带 | 浙江三力士 | ||
自动离合器 | 离心式，进口材质，质保两年，使用寿命可达2万工作小时 | ||
风量(m3/h) | 5000 ~ 7800 | ||
清扫系统 | 型式 | 在底盘前后轴之间，车架两侧对称位置各布置一个可升降、可外伸的立扫扫盘，扫盘旋转由液压马达驱动，转速可调。 | |
主要元件组成 | 扫盘支架、扫盘、油缸、油管、连杆、调节杆、液压马达等 | ||
扫刷撑开直径 | mm | φ800-900 | |
扫盘马达转速 | r/min | 140 | |
扫盘数量 | 2 | ||
单个扫盘配刷数量 | 22 | ||
扫盘倾角调整 | 前扫盘 | 前倾5°~15° 外倾5°~10° | |
后扫盘 | 前倾5°~10° 内倾5°~10° | ||
吸嘴装置 | 型 式 | 吸嘴悬挂在底盘车后轮之间，由吸嘴、滚轮、吸管组成，吸嘴体可随动，吸嘴升降用油缸控制双吸口宽吸嘴，内置带高压喷嘴的长排喷杆（喷嘴数量8），吸嘴体与路面随动。液压驱动电气自动控制吸嘴升降，弹簧浮动悬挂。 | |
吸管直径 | mm | φ180 | |
吸管品牌 | NORRES | ||
行走轮轴承 | SKF(斯凯弗) | ||
行走轮耐磨外圈 | Stellana | ||
工作状态吸嘴边刚性部份 离地间隙(mm) | 5～8 | ||
吸嘴吸管风速(m/s) | 50 ～ 65 | ||
吸嘴负压(mmH2O) | 380 | ||
其它配置 | 报警系统 | 倒车语音报警系统 | |
副操作系统 | 尾部带电控操作系统，控制大厢升降及后门开关，避免用户在驾驶室内操作因观察不到后方情况发生安全事故。 | ||
手动泵应急举升系统 | 如遇副发动机故障造成液压系统不能使用，扫刷、吸盘、大厢均不能升降，可使用手动泵应急举升系统操作。 | ||
厂家实力
售后保养
（1）汽车底盘和配套泵的维护保养按相应的使用说明书进行。
（2）车辆使用前应按汽车使用说明书的要求进行磨合。
（3）润滑系统保养：车辆每行驶5000km－10000km时就需清洗保养一次，在遇到发动机噪音过大，加速无力或水温过高时也需清洗保养一次。清洗发动机内部的油泥和其它积物，这样可以避免机油高温下的氧化稠化，能有效的减少发动机部件的磨损，从而延长发动机寿命，提高发动机动力。
（4）冷却系统保养：车辆在冬夏换季时应清洗保养一次，希望您正常行驶中每6个月至8个月清洗保养一次，或者遇水温过高、漏水、开锅时清洗保养一次。清除导致发动机过热的痕迹和水垢，防止有害的腐蚀发生，避免并制止密封件和水箱的渗漏，彻底更换旧的冷却液。
（5）燃油系统保养：车辆每行驶800km-1000km时需清洗保养1次，或当你发觉引擎喘抖，迟滞和加速不良，冒黑烟，无力、费油时清洗保养1次。要清除系统内部的胶质和积碳，防止有害的腐蚀发生，避免并制止密封件和水箱的渗漏，彻底更换旧的冷却液。
（6）变速箱保养：车辆每行驶800km－1000km时清洗保养一次，或遇变速箱打滑、水温偏高、换挡迟缓、系统渗漏时清洗保养一次。清除有害的油泥和漆膜沉积物，恢复密封垫和O型圈的弹性，使变速箱换档平顺，提高动力输出，彻底更换旧的自动变速箱油。
（7）动力转向系统保养：车辆每行驶1000km－2000km清洗需保养一次，或遇转向困难系统渗漏，更换动力转向机配件后，也须清洗保养一次。清除系统中有害的油泥、漆膜，清除低温时的转向困难，制止并预防动力转向液的渗漏，清除转向噪音，彻底更换旧的制动转向液。
（8）制动系统保养：车辆每行驶800km清洗保养一次，或遇ABS反应过早，过慢时清洗保养一次。清除系统中有害的油泥漆膜，清除超高温或超低温时工作失灵的危险，有效防止制动液变质过期，彻底更换旧的制动液。
常见问题
（1）免费维修方案以及期限？
1、跟踪服务时间：终身；
2、在交客户使用之日起，在正常使用范围内，行驶10000公里内或一年内免费修理(不包括易损件和电器部分)，超过一年，只收取零件费；
3、服务到达时间：省内，二十四小时内到达；其它地区，二十四小时内派出人员；
4、每年防汛期间按排工程技术人员定期或不定期走访做到有故障及时排除，无故障积极预防。
（2）免费后期配件供应价格方式？
1、方式：在所在地技术服务站统一供货,根据用户要求由厂方直接发货；
2、配件只收工本费,不加其他费用。
（3）售后服务方式？
底盘部分的维修可在用户使用地就近的服务站解决。分布地点、技术力量、联系方式，详见底盘《保养手册》。
专用装置部分的维修，可采用电话、传真的联系方式，供货方在接到用户电话后24-28小时派专业维修人员前往使用地解决。
（4）技术培训方案？
供货方负责在交车给用户使用前，在用户所在地免费培训设备使用人员，主要从驾驶员如何操作液压系统及专用装置方面进行熟悉该类车的基本原理和处理一般故障能力的培训。
（5）我们是外地的，能不能送车？
购车流程规定客户可以在网上订购，签订购车合同。预付定金。在规定时间内送车到客户指定地点，客户验车合格付全款。
（6）到厂自提车时间？
自提时间：周一至周日，08:00 － 19:00（部分自提点工作时间为9:00-18:00，如遇国家法定节假日，则以新闻发布放假时间为准，请大家届时关注）
（7）我们这里有没有销售点？想看车怎么办？
专用车不同于小轿车之类的在全国各地设立销售公司4S店，这是由专用车的特殊性决定的。利用现在发达的商务网络，客户只要来电来函下订单，按照购车流程进行购车，会在合同规定的时间范围内将车辆及车辆完整手续交到客户手上。我们将根据用户的实际需求，为每位用户打造高品质、个性化的专用车，欢迎您来实地考察生产实力及产品工艺，我们会为您提供最好的服务！
